2、探棒直接测试

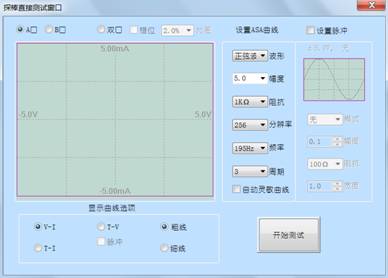

如果你用万用表检测过电路板，你马上就能使用这里的测试功能，瞬间提高你的故障检测能力。下面是测试界面：

下面是测试仪探棒输出面板：

2.1测试方式

a. 单棒测试：

红色表笔插入“探棒输出面板”的“A口O1”，黑表笔插入测试仪的的“恒地”；在测试界面选择“A口”，拿着红、黑两个表棒，就可以像使用万用表一样进行测试。

b. 双棒对比测试

再将另一根红表笔插入“B口的O1”，另一根黑表笔插入另一个“恒地”，测试界面上的工具选择为“双口”，然后用两组表棒测试，结果显示在一起，实现“对比测试”。这是检测故障时最常用的方式。参见下图双棒测试示例：

如果你既有好板、又有坏板；或者坏板上有重复分布的电路可供相互参照，用双棒对比测试检测故障；如果没有好的参照对象，只能用单棒测试，根据经验判断故障。这显然对使用者有较高要求。应该尽量不失时机的为电路板建库。

2.2 主要特色：

a. 速度快、不闪烁

市面上有多种ASA曲线测试仪，大致分为配接电脑和配接示波器两种。配接电脑的刷新速度慢、配接示波器的双棒测试时闪烁严重，长期使用很伤眼。《汇能》系统将两者完美结合；

b. 两坐标系

不仅可在V-I坐标上显示Asa曲线（这也是国内称为VI曲线测试的原因），还支持在T-V坐标上显示曲线。例如在测试三端器件时，选择T-V坐标，曲线的物理意义更清楚；

c. 自动选择高灵敏度曲线

对同一个测试对象，可自动修改测试参数，得到最佳曲线，有助于提高故障检出率，类似于高端万用表的自动换档功能。

2.3 测试三端器件

三端器件泛指各种晶体管、闸流管，以及可以等效为三端器件的4端器件，如光耦、小继电器等。如下图所示连接被测器件：

测试正弦信号从“A口O1”输出， 触发脉冲从“A口O2”输出，图中接地端接到测试仪的“恒地”插孔。在测试界面上选中“设置脉冲”后，“模式”选项打开。有8种触发脉冲与正弦测试信号配合。选择“P2+”模式，没有接被测器件时的测试信号见下图：（TV坐标）

脉冲的高度、宽度、极性、相对位置均可设置。

例： 将上述测试波形施加在一个好的闸流管上。《汇能》给出两种测试曲线：

a.TV（时间-电压）曲线

正弦波的约前四分之一处，触发脉冲尚未出现，闸流管处于截止状态，近似于开路，正弦试信号保持无变化；在触发脉冲出现后闸流管导通，曲线水平部分的高度，就是导通电压的大小。步进或步减脉冲的宽度，可以看到导通点随着移动。

器件的导通电压就是能使被测器件充分导通的最小脉冲高度。

b. VI（电压-电流）曲线

横线是否水平反映了截止阻抗是否足够大、竖线是否足够垂直反映了导通阻抗是否足够小、竖线与纵轴的间距就是饱和电压的大小。鼠标光标放在曲线上可读出光标处的电压、电流值。
