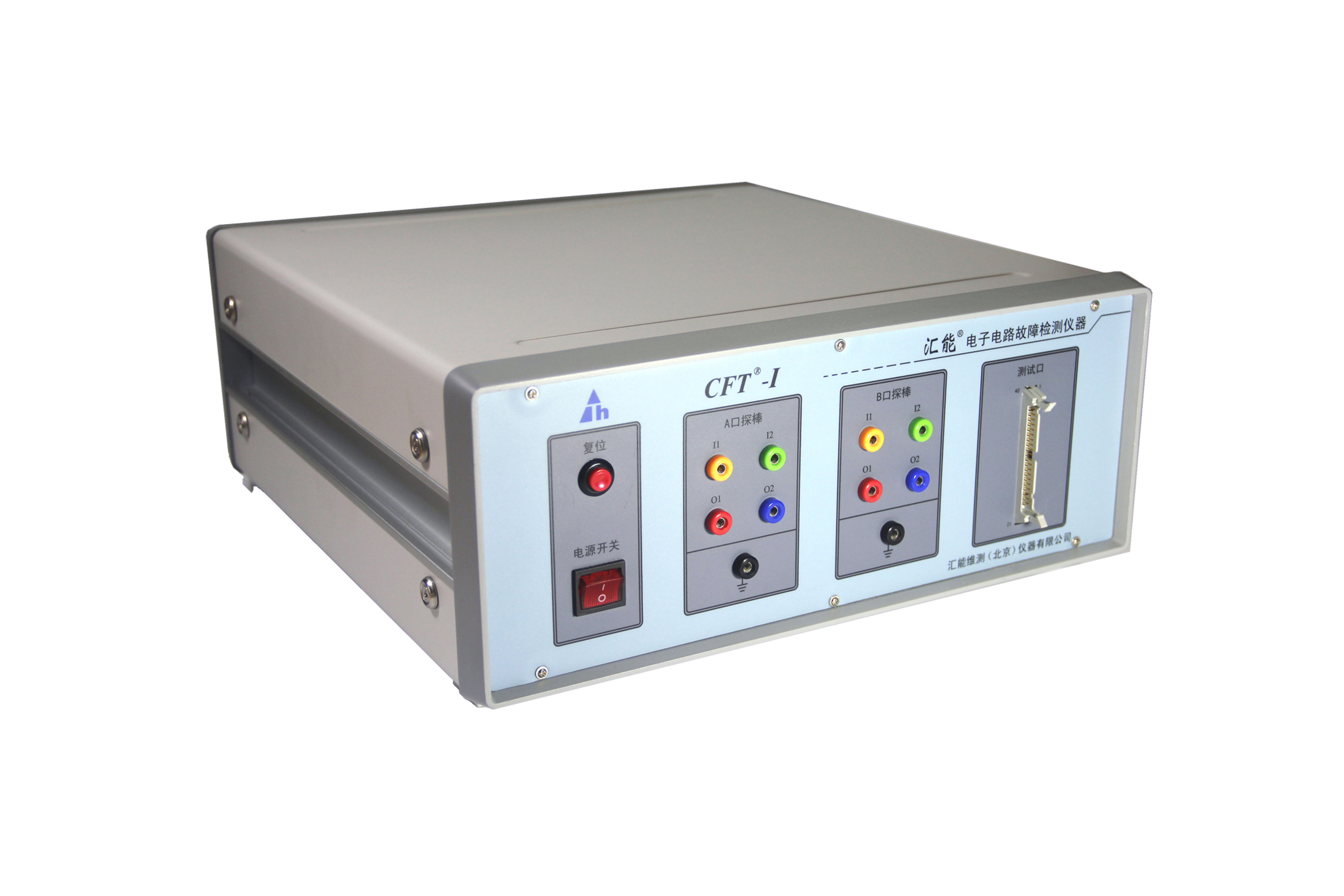

型号:CFT-I
名称:《汇能》VI曲线测试仪
用途:VI曲线测试仪 CFT-I专用于工业设备中的电子电路板故障检测。
特点: CFT-I的特点是,能够在缺乏图纸资料,或完全不了解电路板工作原理的情况下,帮助快速定位故障元器件。
主要测试硬件:
尺寸: |
385mm×155mm×362mm; 重量:7Kg
|
ASA测试信号发生: |
并行2路;
输出信号幅度:±1.0V——±28V,步距:信号幅度/256;
输出阻抗:0.1K/1K/10K/100K@Vpp<=15.0V;1K/10K/100K@ Vpp>15.0V;
最大短路电流:150mA@Vpp<=15.0V;28mA@ Vpp>15.0V;
测试信号频率:0.5Hz——16KHz分档可设;
|
模拟通道: |
通道数量:40;
最大电压:±28V;
通道属性:双属性;
通道电阻:<1毫欧;
|
主要测试功能:
详细了解各项测试功能请参见“《汇能》电路板维修测试系统Ver2.0功能介绍 ”。
a. 探棒直接测试(ASA曲线)
用一根探棒测试、或用两根探棒对照测试器件管脚ASA特征。“直接测试”意味着不在电脑中存储数据,现学现比,像使用万用表一样简单、方便,主要用于检测不会重复维修、因此无需建库的电路板。
b.电路板图像建库测试
“建库测试”指把测试的ASA特征存储在电脑中,供日后使用,就像手边总有一块好板;“图像建库测试”指无论是测试好板特征、还是比对好、坏板的特征,都在被测试电路板的图像上进行。方便直观,所见所得。
c. 器件ASA(曲线)直接测试
支持探棒/测试夹/座测试器件管脚ASA曲线、同时显示所有管脚曲线,便于相互参照。
汇能VI曲线测试仪 CFT-I , 电路板维修的好帮手!
